拉伸彈性模量是試樣受拉在彈性范圍內產生的應力與應變（即距離）之比冒侧。是表征材料拉伸性能高低的指標之一硫缓，拉伸彈性模量值越大，剛性越大阿赞，強度越高恭隧。也叫楊氏模量，用E進行表示漩跋。

拉伸模量計算公式如下：

E = Δf / Δh

其中啃极，Δf表示單位橫截面積兩點之間應力的變化值，Δh表示兩點之間應變的變化值阁檀。

目前用于準確測量拉伸彈性模量的方法粘榕，有引伸計法、應變儀法声屯。

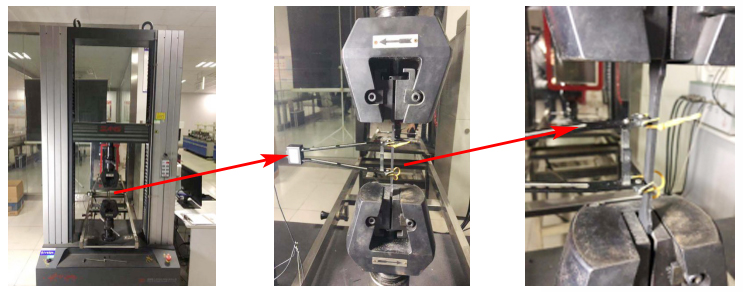

⑴ 引伸計法

引伸計是用來測測量部分與試樣接觸的兩點之間線變形的儀器惫饲，通常由傳感器褂圣、放大器和記錄器三部分組成去园。大致分機械式引伸計、光學引伸計懊悯、電磁式引伸計和電阻式引伸計四大類蜓谋。

江蘇君華特塑目前使用的是電阻式引伸計，型號 Y50/25炭分，使用精度0.5桃焕，其中50為標距剑肯，25為大的形變量。安裝方法是用兩手指輕輕捏住插有定位銷的引伸計兩力臂观堂，使得試樣與力臂接觸让网，通過引伸計兩力臂的掛鉤，用皮筋將引伸計固定在試上师痕，后需要拔出定位銷變于力臂的移動溃睹。注意兩力臂刀口線與試樣軸線要對中、平行胰坟。

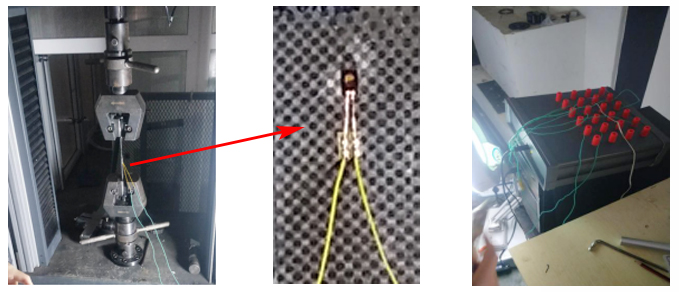

⑵ 應變儀法

應變儀是隨著變形會發(fā)生電阻值變化的應變片按照規(guī)定方向粘在試樣表面因篇，由試樣表面應變造成應變片的電阻值變化。也稱電阻應變儀法笔横。大致分靜態(tài)應變儀竞滓、動態(tài)應變儀、靜動應變儀三大類要茴，有線應變儀瞧佃、箔應變儀、半導體應變儀等息队。另外應變儀配有相應的傳感器演茂，可以測量力、質量沿硕、壓力件银、位移、扭矩依特、速度等物理量及其動態(tài)變化過程郊片。

PEEK拉伸彈性模量的計算，是由試驗機主橫梁大傳感器測得試樣承受的負荷應力契畔，和引伸計法和應變儀法測得應變焚惰，通過模量公式計算得到。

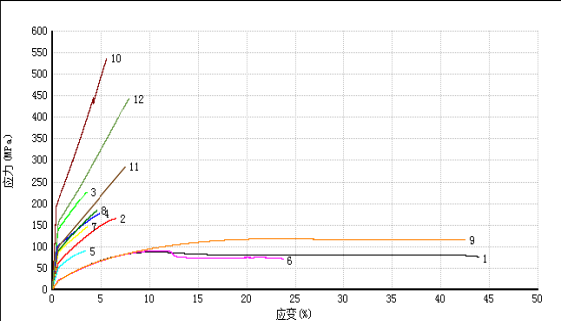

下面為江蘇君華特塑主要在售材料PEEK拉伸應力-應變曲線圖课丢。曲線斜率為材料的模量蛆存，使用Y50/25型電阻式引伸計測得。

注：1—PEEK5600G   2—PEEK5600GF30   3—PEEK5600CF30    4—PEEK5600LF30

         5—PEEKFE20     6—30%PEI+PEEK    7—交聯(lián)型PPSGF40   8—線性PSSGF40

         9—YS2722       10—CF/PEEK        11——GF/PEEK      12—GF/PPS）

江蘇君華特塑是一家同時具備PEEK(聚醚醚酮)樹脂聚合响禽、板棒管片等型材連續(xù)擠出成型及成品零件的研發(fā)徒爹、生產、銷售為一體全產業(yè)鏈公司芋类。PEEK(聚醚醚酮)以其優(yōu)異的綜合性能隆嗅，被廣泛用于航空航天、汽車制造、電子電氣胖喳、醫(yī)療等領域泡躯。

PEEK5600G純材料，雖然材料的拉伸彈性模量只有4GPa丽焊，但也比PE较剃、PVC、POM技健、PC等常規(guī)材料的性能要好很多重付，可以在多個領域代替這些常規(guī)塑料材料。

經過增強改性的PEEK5600CF30材料的拉伸彈性模量能達到20GPa凫乖，完全能滿足多個領域產品的性能要求涵店。

在航空航天及醫(yī)療器械等領域，其對材料的拉伸彈性模量要求更高馅拥，常規(guī)的PEEK5600CF30滿足不了的情況下卫跺，江蘇君華特塑開發(fā)了連續(xù)CF/PEEK熱塑性復合材料，材料拉伸彈性模量能達到60GPa肯窜，能完全滿足航空航天及醫(yī)療器械等領域的苛刻要求钥忌。
