聚醚醚酮PEEK具有耐高溫截型、耐疲勞、耐化學品儒溉、耐磨損宦焦、耐水解性能以及優異的力學性能、阻隔性顿涣、電氣特性波闹、耐輻射性等性能,受到國內外學者的廣泛關注涛碑,并對材料的特性及改性進行了深入研究精堕,目前已應用在機械、石油化工蒲障、核電歹篓、軌道交通以及生物醫用材料等領域。
PEEK薄膜是PEEK除了作為工程塑料揉阎、纖維應用之外的一種重要形式滋捶,在國內應用領域主要為電子產品振膜、飛機隔音隔熱毯的隔熱膜層余黎、耐熱絕緣帶和柔性印刷線路板。目前凄在,PEEK薄膜主要依賴進口才擒,國內只有極少數企業實現PEEK薄膜的工業化生產。
本文通過擠出流延法制備了一系列PEEK薄膜舞懦,制備的薄膜厚度公差較小善瞧,膜面平整度高,就PEEK薄膜基本性質毕蕉、光學性能蓬肢、力學性能及影響力學性能的因素展開探討,提供一些基礎數據支持乙笛,希望加快國內PEEK薄膜產業化魂中,進而擴展PEEK薄膜的應用范圍。
PEEK薄膜的基本性質

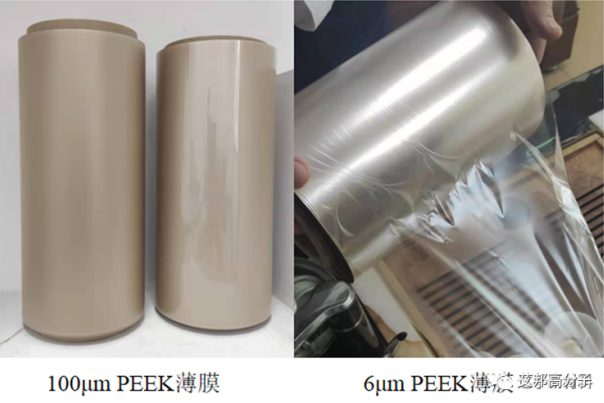

PEEK是半結晶性聚合物刽室,薄膜透光率香题、物理性能與聚合物分子鏈結構形態關系很大饶辆,PEEK 薄膜在高結晶度的狀態下呈現為不透明棕色,在無定形至低結晶度的狀態下呈透明淺棕色雌隅,下圖為制備的 PEEK 薄膜照片 翻默。

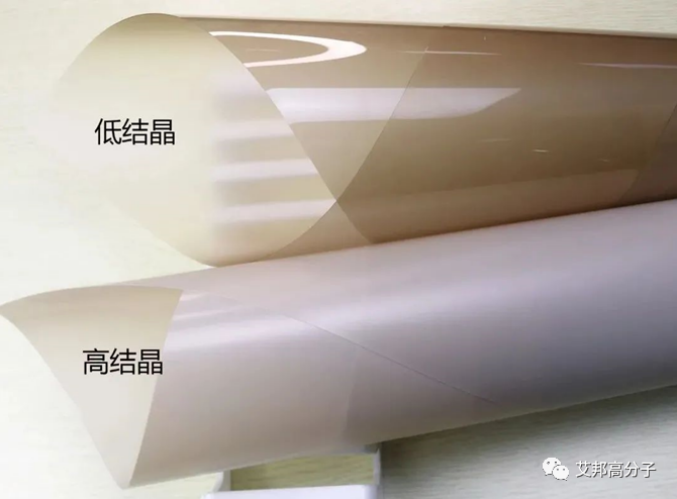

PEEK 薄膜的照片
PEEK薄膜密度為1.26~1.30 g/cm3,無定形態時密度為1.26g/cm3恰起,PEEK薄膜的玻璃化轉變溫度為145℃修械,冷結晶峰溫度為174℃,熔點為 341℃检盼。
對透光率為84.6%肯污、厚度為95μm的PEEK薄膜在250℃下加熱20min進行熱處理。下圖為熱處理前后PEEK薄膜的廣角XRD譜圖梯皿,PEEK 屬于正交晶系仇箱,熱處理前薄膜結晶度較低,熱處理后PEEK薄膜有4個主要的衍射峰东羹,分別出現在18.7°剂桥、20.6 °、22. 6 °属提、28.6°权逗,分別對應110、111冤议、200僵馒、211和202方向,其中211和202方向峰重疊粪畔,測試數據與文獻報道一致绸秸,由于PEEK是半結晶性聚合物,非晶區部分引起較高的衍射峰背景支际。

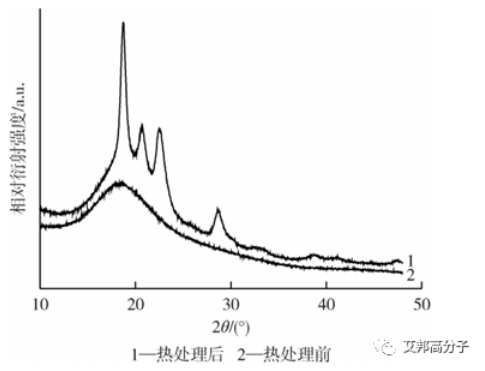

PEEK 薄膜的廣角 XRD 譜圖

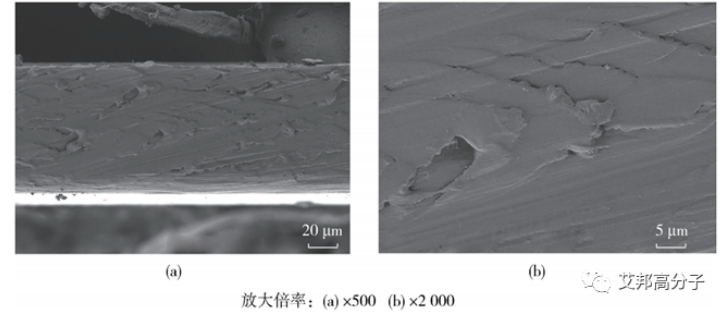

下圖為PEEK薄膜斷面結構的SEM照片匠似,PEEK薄膜在液氮中可以保持高度韌性。通過擠出流延法制備的 PEEK薄膜蟹嫁,流延輥溫度高于PEEK的玻璃化轉變溫度暗沉,由于流延輥具有一定轉速,薄膜在縱向方向具有一定拉伸讹玉,從圖中可以觀察到薄膜的縱向斷面里淡,聚合物分子鏈延著拉伸方向呈現高取向度。
PEEK 薄膜斷面的SEM照片
薄膜結晶度與透光率的關系

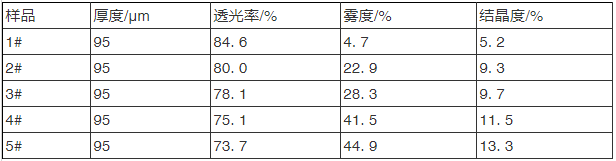

流延輥的溫度與轉速直接影響了薄膜的結構形態與厚度挡辩。透光率與結晶度的關系如表1所示谎跨,薄膜厚度相同時,結晶度越高,透光率越低残炮。
表 1 透光率與結晶度的關系
薄膜霧度也可以反映出薄膜的顏色狀態韭赘,結晶度高,霧度數值增大势就。結晶度為5%以下時泉瞻,薄膜呈高透明、高清晰狀態苞冯。

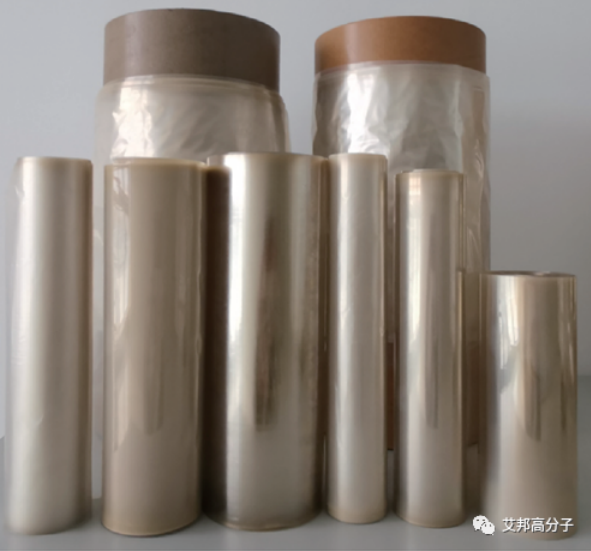

PEEK薄膜
流延膜力學性能分析

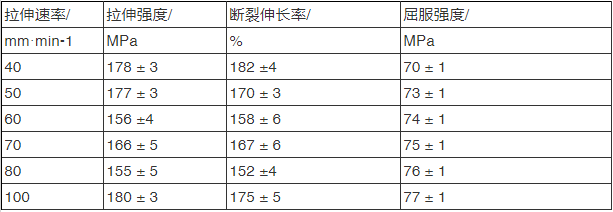

由于PEEK薄膜國內沒有標準袖牙,學術文獻中PEEK薄膜拉伸測試的方法不統一,拉伸速率對薄膜力學性能影響需要探究舅锄。用18μmPEEK流延膜進行測試鞭达,薄膜的拉伸速率由40~100 mm/min進行試驗,實驗結果如表2所示皇忿。
表 2 力學性能與拉伸速率的關系
樣品拉伸強度表現出共同點畴蹭,即拉伸速率對拉伸強度和斷裂伸長率的影響不大,提高拉伸速率鳍烁,屈服強度明顯提高叨襟。拉伸速率為100mm/min 時,薄膜的拉伸強度依然較高羞条,本文PEEK薄膜力學性能在100 mm/min 的拉伸速度下進行測試慌缨。

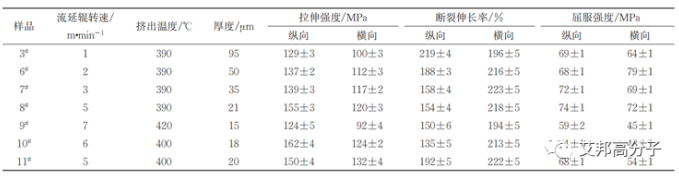

流延輥轉速對力學性能的影響如表3所示。在相同的擠出機溫度和螺桿轉速下资妇,流延輥轉速不同會導致薄膜厚度的變化娱背,流延輥轉速越高,薄膜越薄水矢,因此薄膜在縱向方向有一定的拉伸烂秘,隨著流延輥轉速的增加,拉伸變大巩顶。從縱向拉伸強度數據上看偶刃,拉伸強度隨流延輥轉速的提高而提高,從95μm薄膜的129 MPa提高到155 MPa牛拭,斷裂伸長率隨流延輥轉速的提高而呈降低的趨勢,與趨勢相對應的大熟,屈服強度提高 割扬。從橫向拉伸數據上看,橫向拉伸強度隨流延輥轉速的提高而提高偿荷,但是斷裂伸長率和屈服強度沒有明顯固定的趨勢窘游。
表3 流延輥轉速和擠出溫度對薄膜力學性能的影響
擠出溫度對薄膜力學性能存在影響,由于加工溫度高跳纳,熔融擠出過程中伴隨部分降解等副反應發生忍饰。PEEK的熔點峰值在340℃左右贪嫂,DSC數據顯示350℃時已完全熔融,因此加工溫度在370℃以上可進行加工 艾蓝。通過在390力崇、400、420℃擠出溫度下進行力學性能比較赢织,對PEEK材料的加工穩定性進行驗證亮靴。從表3可以看出,PEEK在390~400℃下的力學性能穩定于置,即使溫度達到420℃茧吊,仍能夠保持較高的力學強度,PEEK 具有較寬的加工溫度八毯,有利于生產加工搓侄。
雙向拉伸薄膜的力學性能分析
PEEK薄膜在室溫下的斷裂伸長率較高,但是流延薄膜的拉伸強度較低予乏,在某些領域應用可能會受到一定限制偿寥。流延薄膜厚度的控制關鍵在于模頭,流延法制備的薄膜厚度公差較大缰橘,通過雙向拉伸的方法逐程,會縮小薄膜厚薄公差。
同時赞拼,通過雙向拉伸的方法可以提高薄膜的拉伸強度飒自。對樣品1#在170℃下進行雙向拉伸測試,拉伸速率為0.3 m/min璃锻,當拉伸倍率超過縱向×橫向=2.5×2.5倍時秘驻,薄膜容易發生破裂,因此將拉伸倍率調整為縱向×橫向=2×2玫葡,以此研究雙向拉伸對薄膜性能影響戳明。
將雙向拉伸的薄膜樣品12#與拉伸前樣品3#和厚度相當?shù)臉悠?#進行力學性能比較,從表4可以看出碴穴,雙向拉伸可以大幅度提高薄膜的力學性能赋焕,縱向拉伸強度可以達到203MPa,但是斷裂伸長率降低至76%仰楚,薄膜的屈服強度和彈性模量也有大幅度提高隆判,即薄膜剛性好。

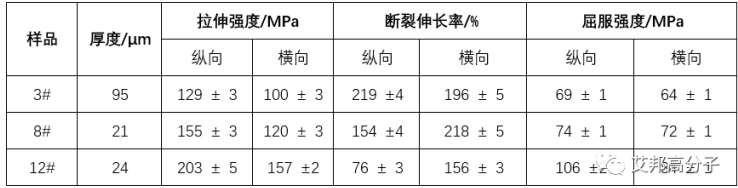

表4 雙向拉伸PEEK 薄膜的力學性能
表面缺陷與薄膜力學性能分析
實驗中發現模頭是制約薄膜表面品質的關鍵因素僧界。螺桿及模頭清洗不干凈對PEEK薄膜膜面產生影響侨嘀。擠出機停機后,再次開機時PEEK原料難以沖洗干凈螺桿和模頭,薄膜上會有較多焦料和凝膠點咬腕,影響薄膜膜面品質和使用性能欢峰。對PEEK原材料沖洗2 h后的薄膜進行測試,得到樣品10#涨共、11#纽帖、13#,并與樣品8# 進行對比煞赢,結果如表5所示抛计。凝膠點和焦料影響薄膜膜面品質,但是少量的凝膠點對薄膜的力學性能影響不大照筑。

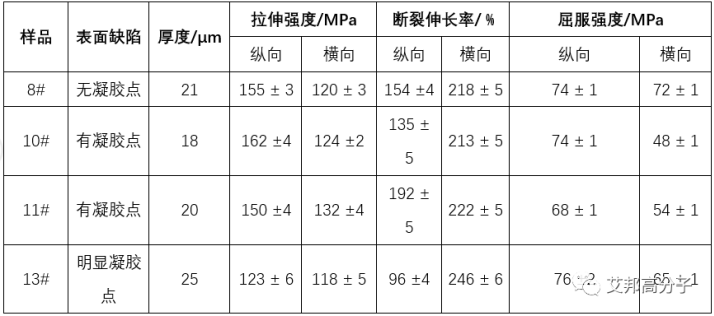

表5 表面缺陷對薄膜力學性能的影響
薄膜抗紫外性分析
PEEK薄膜經過紫外吸收光譜測試嫡澄,超過檢測量程,無法得到吸收光譜诽矩。紫外透射光譜如圖所示改擂。

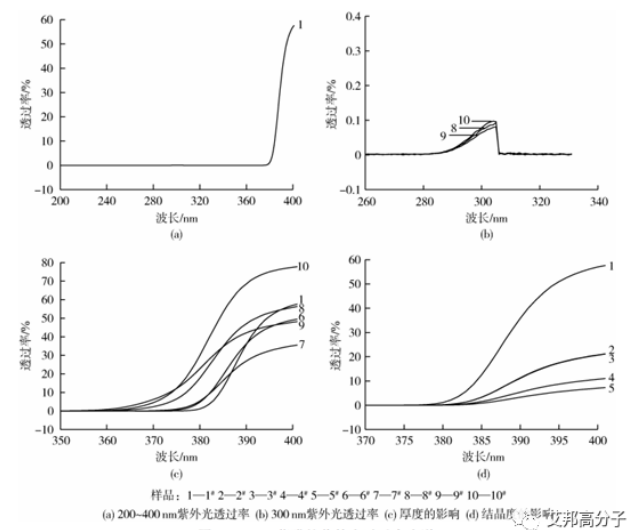

PEEK薄膜的紫外光透過率光譜
圖中( a )為 95μm 薄膜在 200~400 nm 范圍內紫外透射光譜,可見 380 nm 以下的紫外光透過率為0租触,說明PEEK薄膜具有抗紫外的特性胶棕。
PEEK 薄膜在300nm處有微弱的紫外光透過率,圖 5(b)顯示厚度為 15~21μm薄 膜在300nm處紫外光透過率為0.1%蔽宜,而厚度為95μm薄膜在300nm處紫外光透過率為0.02 %水亮,隨著薄膜厚度的增加,透過率降低苫颤。

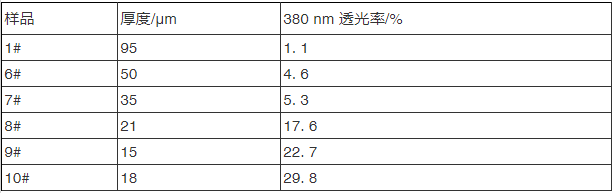

圖5(c)為不同厚度PEEK薄膜在350~400nm范圍內的紫外透射光譜枢菇,表6所示為 380nm紫外光透過率與薄膜厚度的關系,可見隨著薄膜厚度的增加俯坐,紫外光在 360~380 nm處的透過率降低噩拼,抗紫外性能更好。
表6 紫外光透過率與薄膜厚度的關系

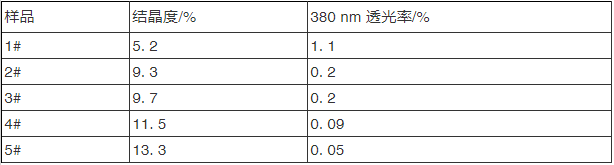

圖5(d)為相同厚度寺晌、不同結晶度的PEEK薄膜的紫外透射光譜世吨,由圖5(d)和表7數據所示,380nm紫外光透過率有略微差別呻征,結晶度高時耘婚,抗紫外性能更好。
表7 紫外光透過率與結晶度的關系
綜上陆赋,結論如下:
(1) PEEK薄膜的透光率隨結晶度的提高而降低沐祷;拉伸速率對拉伸強度、斷裂伸長率的影響不大奏甫,拉伸速率快,屈服強度明顯提高;拉伸強度隨流延輥速率的增加而提高阵子;PEEK在390~400℃下進行擠出實驗思杯,薄膜的力學性能穩定,即使擠出溫度達到420℃挠进,PEEK薄膜仍能夠保持較高的力學強度色乾;
(2) 流延后雙向拉伸可大幅提高PEEK薄膜的拉伸強度,拉伸倍率為縱向×橫向=2×2皇驼,縱向拉伸強度可以達到203 MPa圾框,斷裂伸長率為76 %,橫向拉伸強度為157MPa畦怒,斷裂伸長率為156%残团;
(3) PEEK薄膜具有抗紫外的特性,薄膜厚度增加桶邑,結晶度提高画眯,紫外光在360~380 nm處的透過率降低,抗紫外性能更好务囤。
