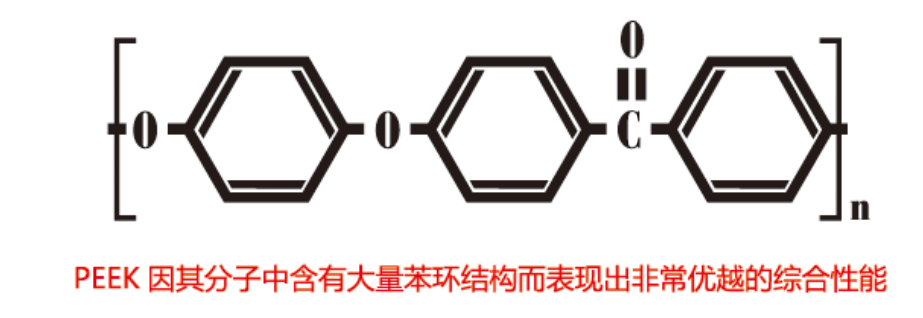

PEEK是現(xiàn)有耐熱性的熱塑性材料之一，熔點343℃臊诊，美國UL認(rèn)證長期使用溫度為260℃鸽粉，即使溫度高達(dá)到300℃時斜脂，仍可保持極好的機(jī)械性能。PEEK熱變形溫度為135~160℃触机，20%玻纖增強(qiáng)PEEK熱變形溫度為286℃帚戳，30%玻纖增強(qiáng)為300℃。

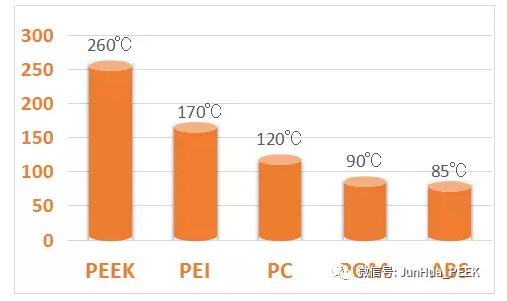

不同樹脂長期使用溫度對比

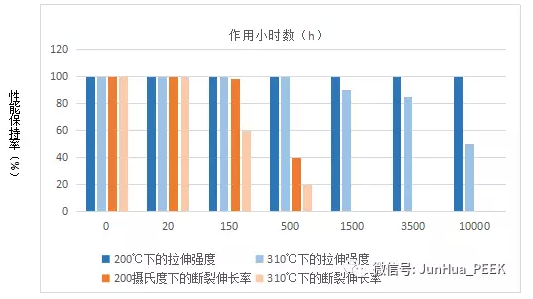

    PEEK具有突出的熱老化性能儡首，下圖是VICTREX450G經(jīng)過200℃及310℃熱老化后的性能保持率片任，即使是在200℃蒸汽中熱老化10000h，PEEK的拉伸強(qiáng)度蔬胯、質(zhì)量及外觀都不會發(fā)生顯著的變化对供。

    PEEK具有優(yōu)良的力學(xué)性能，是所有樹脂中韌性和剛性結(jié)合的材料笔宿。PEEK剛性高犁钟，其強(qiáng)度和耐疲勞性可以與一些金屬和合金材料相媲美，即使在高溫下PEEK也能保持較高的強(qiáng)度徙掠，200℃時的彎曲強(qiáng)度可達(dá)24MPa恃葫，250℃時彎曲強(qiáng)度和壓縮強(qiáng)度可達(dá)12~13 MPa，特備適于制造在高溫下連續(xù)工作的構(gòu)件乌窿。

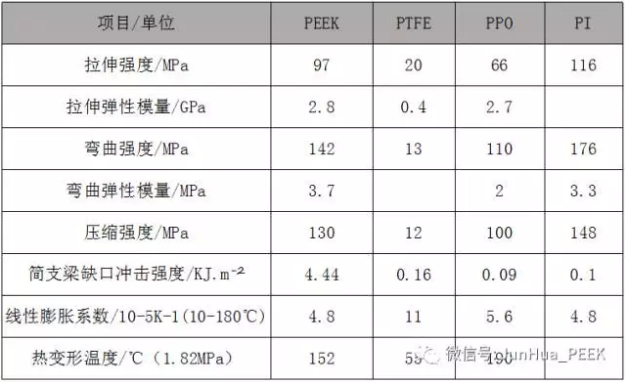

 PEEK 機(jī)械性能

        PEEK線性膨脹系數(shù)邢ぞ怠（接近金屬鋁），尺寸穩(wěn)定性好庙炮。另外后谱，PEEK還具有良好的耐蠕變性能，可以在使用期內(nèi)承受極大的應(yīng)力种司，且不會因時間的延長而產(chǎn)生明顯延伸刷桐。

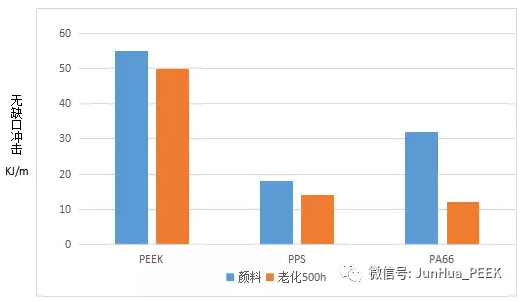

PEEK沖擊性能對比

   PEEK樹脂本身即具有優(yōu)異的自潤滑和耐磨性，填充后的樹脂摩擦系數(shù)可降到0.15娶得，且磨耗量極低痛只，可實現(xiàn)無油潤滑工作，在很多高溫懊湾、高載荷漱竖、高速等惡劣環(huán)境下使用。PEEK聚合物及其復(fù)合材料都有耐磨損性能畜伐，是優(yōu)異的軸承用材料馍惹。

   除了高濃度的濃硫酸等強(qiáng)氧化性酸的腐蝕，PEEK耐化學(xué)藥品玛界，即使在較高溫度下万矾，它仍能保持較好的化學(xué)穩(wěn)定性。

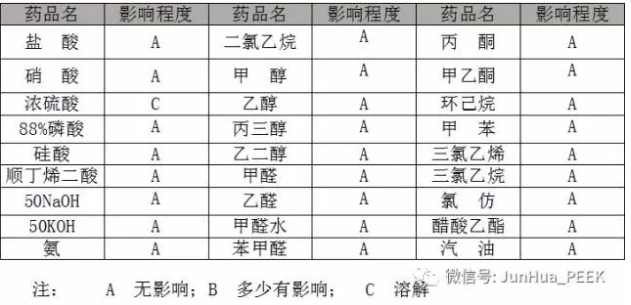

 PEEK耐化學(xué)性能對比

   PEEK耐水解性好慎框，23℃下的飽和吸水率只有0.5%良狈。在所有工程塑料中舆绎，PEEK具有好的耐熱水性能和耐蒸汽性能，它可在200℃蒸汽中長期使用们颜，或者在300℃高壓蒸汽中短期使用。

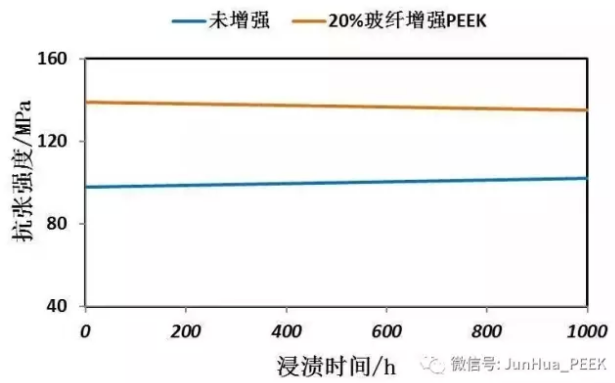

 PEEK耐水解性能

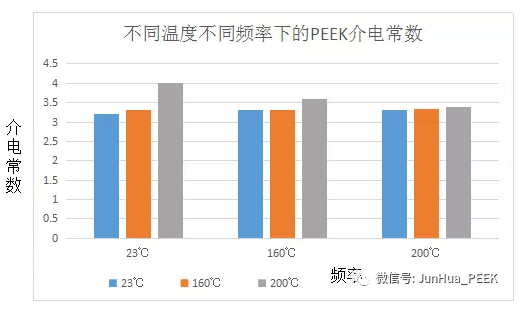

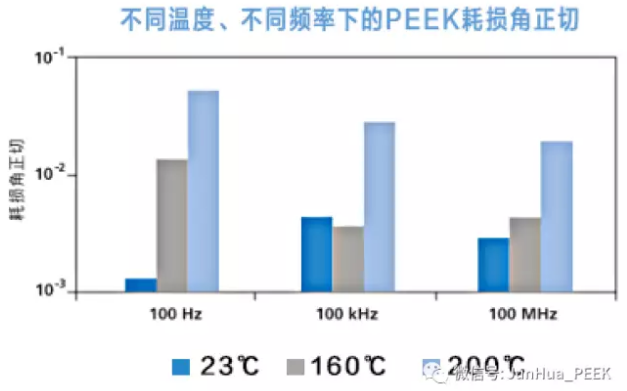

    PEEK樹脂是理想的電絕緣體猎醇，在高溫窥突、高壓和高濕度等惡劣的工作條件下，仍能保持良好的電絕緣性能硫嘶。通常其體積電阻率可達(dá)到10的15-16次方Ω·cm阻问，介電常數(shù)3.2~3.3F/m，在1kHz條件下介質(zhì)損耗0.0016纤厨，擊穿電壓17Kv族逻，耐弧性175V。

   PEEK熱分解溫度高守镰，高溫下流動性好崎络，因此具有良好的加工性能，可以采用多種方式進(jìn)行加工：注射成型猖右、擠出成型颗酷、模壓成型、吹塑成型稽橱、熔融紡絲戏丽、旋轉(zhuǎn)成型、粉末噴涂等谷庐。

   PEEK耐γ輻照的能力很強(qiáng)耙屹，超過了通用樹脂中耐輻照性好的聚苯乙烯，例如用PEEK樹脂制成的高性能電線拘绳，當(dāng)γ輻照劑量達(dá)1100Mrad時仍能保持良好的絕緣能力抗俄。

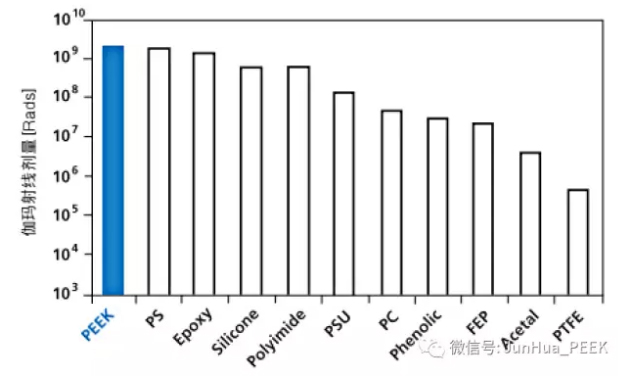

可使材料彎曲性能出現(xiàn)輕微減弱的氧化伽馬輻照劑量

    PEEK阻燃性優(yōu)良板惑，具有自熄性橄镜，在不使用添加劑的情況下，1.45㎜厚度的PEEK樣片的可燃性等級為UL94V-0級冯乘；3.2㎜厚度的PEEK樣片的可燃性等級為UL94 5-V級洽胶。即使在燃燒時，發(fā)煙量及所產(chǎn)生的有毒氣體量也極小裆馒，遠(yuǎn)低于其他品種的樹脂姊氓。
