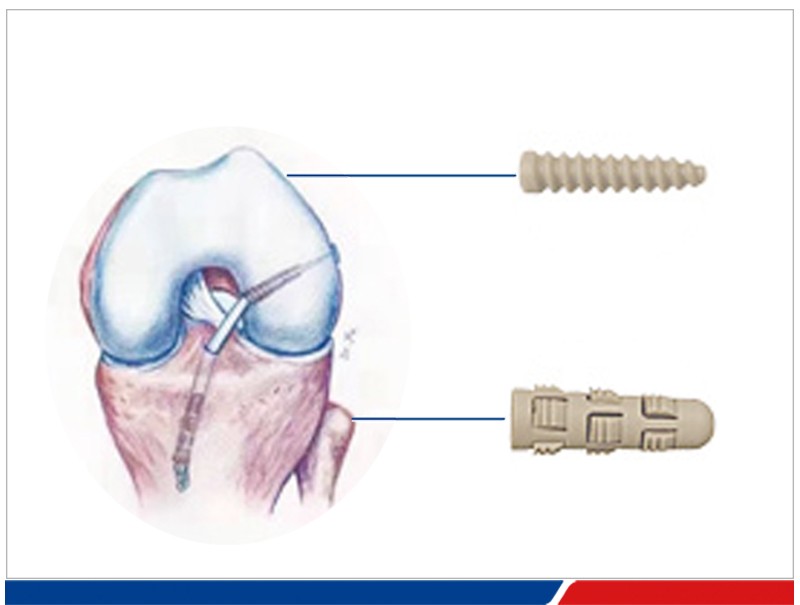

PEEK帶線錨釘由PEEK材料加工而成椎崎，適用于肩關(guān)節(jié)、踝關(guān)節(jié)畸裳、膝關(guān)節(jié)缰犁、髖關(guān)節(jié)、手腕關(guān)節(jié)等關(guān)節(jié)的軟組織損傷修復怖糊。

PEEK優(yōu)異特性

PEEK材料是一一種新型植入級材料帅容，它的學名叫做聚醚醚酮，經(jīng)過注塑加工后適用于肩關(guān)節(jié)伍伤、踝關(guān)節(jié)并徘、膝關(guān)節(jié)遣钳、髖關(guān)節(jié)、手腕關(guān)節(jié)等關(guān)節(jié)的軟組織損傷修復麦乞。



 產(chǎn)品特點：

（1）錨釘由PEEK材料制成蕴茴，強度高，射線可透路幸，CT檢查的時候影像也會比較清楚荐开，能夠看到治療后的修復情況付翁。

（2）特殊螺紋設(shè)計简肴，方便敲入，抗拔出強度更高百侧，安全固定尚羽。

（3）螺紋表面特殊設(shè)計，便于骨長入惕仪。

（4）耐高溫拌驻、熱傳導差，做完peek材料修復之后更加舒適界贮。

（5）PEEK材料生物相容性好牲晤，模量與人體骨骼相似。

（6）配套縫線手感佳驾萄，易打結(jié)碍逐，抗張強度比同類產(chǎn)品高15%。

權(quán)威機構(gòu)檢測認證

PEEK生物相容性檢測

實驗標準	實驗名稱	實驗結(jié)果
IS0 10993-4:2017	體外溶血性能試驗	通過
IS0 10993-10:2010	皮內(nèi)反應試驗	通過
IS0 10993-10:2010	皮膚致敏試驗	通過
IS0 10993-5:2009	細胞毒性試驗	通過
IS0 10993-11:2017	急性毒性試驗	通過
IS0 10993-11:2017	熱原試驗	通過

PEEK亥戒、PPSU醫(yī)療級塑料典型性能表

聚合物性能/類型	單位	PEEK5600G	PEEK5600GF30	PEEK5600CF30	PPSU	PSU	測試標準
纖維含量		未填充	30%玻纖	30%碳纖	未填充	未填充	--
拉伸強度	MPa	101	163	220	72	69	ISO 527-1/-2
拉伸模量	GPa	3.5	11	21	2.2	2.5	ISO 527-1/-2
斷裂伸長率	%	10-20	2.8	1.7	60-120	50-100	ISO 527-1/-2
彎曲強度	MPa	157	260	321	91	103	ISO 178
彎曲模量	GPa	3.5	10.5	17.9	2.4	2.6	ISO 178
無缺口沖擊強度	J/m	No Break	860	637	No Break	No Break	ISO 180/IU
熱變形溫度1.82MPa	°C	160	315	315	210	174	ISO 75-1/-2
線性熱膨脹系數(shù)流動方向	ppm/°C	47	20	7	57	56	IS011359-1/-2
線性熱膨脹系數(shù)橫向方向	ppm/°C	50	67	56	57	56	IS011359-1/-2
吸水率24小時	%	0.1	0.1	0.1	0.4	0.3	ISO 62
密度	g/cm3	1.3	1.53	1.41	1.29	1.24	ISO 1183
注:此數(shù)據(jù)為物性平均值薪丐，不可做為驗收標準使用。線性熱膨脹系數(shù)平均值在0-150C之間

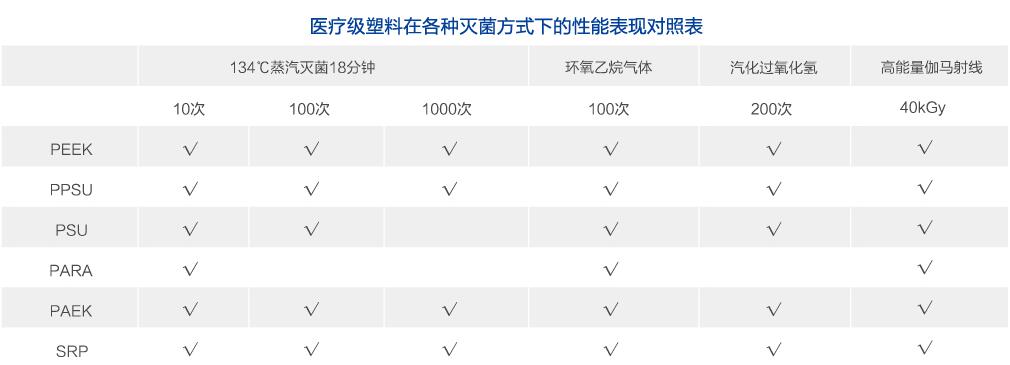

PEEK消毒率偏、滅菌特性

	PEEK	PPSU	PSU	PARA	PEI	PC
防腐劑	優(yōu)異	優(yōu)異	優(yōu)異	未測試	優(yōu)異	良好
漂白劑	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	良好
戊二醛	優(yōu)異	優(yōu)異	優(yōu)異	未測試	優(yōu)異	良好
過氧化氫(3%)	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	良好
異丙醇	優(yōu)異	優(yōu)異	良好	優(yōu)異	優(yōu)異	良好
酚類( 2%)	優(yōu)異	優(yōu)異	良好	優(yōu)異	良好	優(yōu)異

潔凈車間醫(yī)療設(shè)備

公司配備了專業(yè)的植入級PEEK的醫(yī)療潔凈車間脱睛，配備了專業(yè)的植入級PEEK擠出生產(chǎn)線以及德國進口微型注塑機。精密注塑成型浙于，使產(chǎn)品擁有更好的塑性和韌性护盈，不易破碎。同時擁有完善的產(chǎn)業(yè)鏈羞酗，從源頭控制腐宋，保證了產(chǎn)品的穩(wěn)定性和質(zhì)量的可靠性。

PEEK未來趨勢

聚醚醚酮PEEK高分子材料由于材料的生物相容性好整慎，能夠復雜塑形脏款，可精準吻合缺損區(qū)，力學性能優(yōu)秀裤园，防護性能好撤师，術(shù)后舒適度高剂府，逐漸成為骨科修補修復材料的新趨勢。
